Pneumática vs. Hidráulica vs. Elétrica: Prós, Contras, Custos Operacionais e Quando Utilizar Cada Atuador

Na engenharia de automação industrial, a escolha do sistema de atuação correto é uma das decisões mais críticas para o sucesso operacional de uma planta. A seleção inadequada entre atuadores pneumáticos, hidráulicos e elétricos impacta diretamente a precisão dos movimentos, a segurança dos operadores, a disponibilidade das máquinas e, fundamentalmente, o custo total de propriedade (TCO — Total Cost of Ownership).

Cada uma dessas três tecnologias utiliza uma fonte de energia distinta para transformar trabalho em movimento mecânico linear ou rotativo. Neste guia completo elaborado pela Mantrade, analisaremos detalhadamente o funcionamento, os prós e contras, os custos envolvidos e os critérios de aplicação de cada tecnologia para orientar sua decisão técnica.

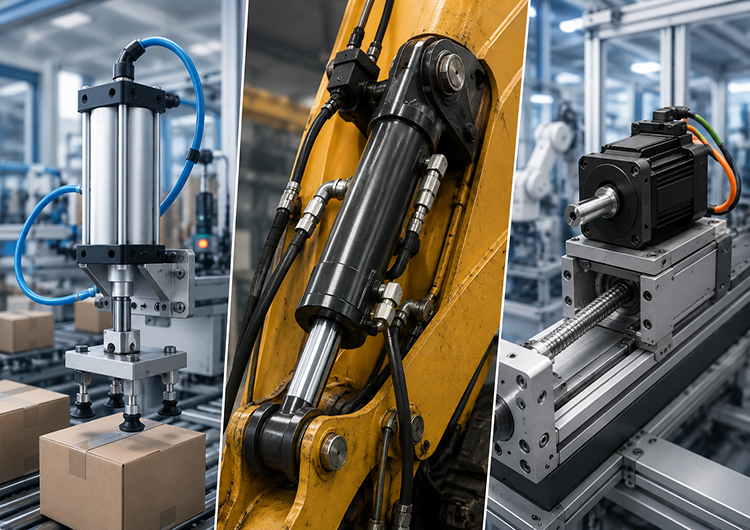

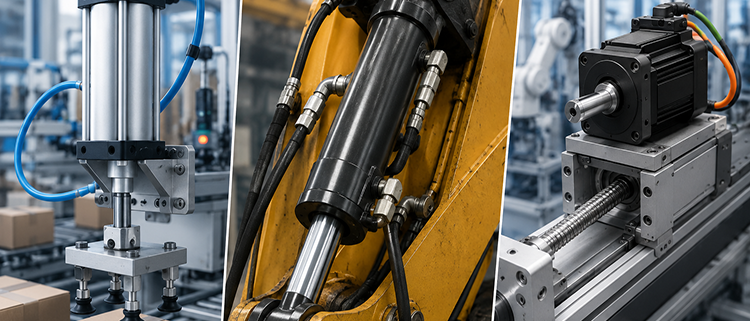

1. Entendendo os Três Sistemas de Atuação Industrial

1.1. Atuadores Pneumáticos (Ar Comprimido)

Os atuadores pneumáticos utilizam a energia do ar comprimido pré-tratado para gerar movimento. O ar é pressurizado por um compressor central, purificado por um secador e filtrado por um conjunto FRL (Filtro, Regulador e Lubrificador) antes de ser direcionado às câmaras do cilindro por meio de válvulas direcionais solenoides.

São a espinha dorsal da automação discreta, oferecendo movimentos rápidos, estrutura simples e alta robustez operacional.

1.2. Atuadores Hidráulicos (Fluidos Pressurizados)

A hidráulica baseia-se no princípio de Pascal, utilizando um fluido incompressível (geralmente óleo mineral) sob alta pressão para transmitir força. O sistema requer uma unidade hidráulica dedicada (bomba, reservatório, filtros e válvulas proporcionais ou de alívio).

A principal característica da hidráulica é a capacidade imbatível de gerar densidade de força extremamente elevada em espaços reduzidos.

1.3. Atuadores Elétricos (Servomotores e Motores de Passo)

Os atuadores elétricos transformam energia elétrica direta em movimento mecânico preciso por meio de servomotores ou motores de passo acoplados a fuso de esferas ou correias dentadas. Controlados por inversores de frequência ou drivers dedicados, eles permitem parametrização total de posição, velocidade e aceleração.

2. Comparativo Técnico de Desempenho e Recursos

Para simplificar a análise comparativa entre as três tecnologias, a tabela abaixo resume os parâmetros técnicos fundamentais:

💡 Nota Técnica sobre Densidade de Força

A força gerada por um atuador pneumático ou hidráulico é diretamente proporcional à pressão de trabalho e à área do êmbolo: F = P × A. Como o ar opera normalmente a 6 bar (0,6 MPa) e a hidráulica atinge facilmente 210 bar (21 MPa), um cilindro hidráulico pode gerar até 35 vezes mais força do que um pneumático de mesmo diâmetro.

3. Análise do Custo Total de Propriedade (TCO)

O TCO de um sistema de atuação é composto por três etapas: Investimento Inicial (CAPEX), Custo Operacional de Energia (OPEX) e Custo de Manutenção/Reparo.

3.1. Pneumática: Baixo CAPEX, Alto OPEX de Energia

CAPEX: Muito baixo. Válvulas e cilindros têm custo de aquisição reduzido.

OPEX: Elevado. A eficiência de conversão da energia elétrica em ar comprimido é de apenas 10% a 15%. O restante é perdido em calor na compressão. Vazamentos na rede agravam ainda mais o custo diário.

Manutenção: Simples e barata. Substituição rápida de kits de vedação (NBR/Viton) e limpeza de filtros FRL.

3.2. Hidráulica: Médio/Alto CAPEX, OPEX Moderado

CAPEX: Alto. Requer unidade hidráulica central, bombas de deslocamento variável, reservatório de óleo e filtragem contínua.

OPEX: Moderado. A eficiência energética varia entre 40% e 60%. A bomba consome energia contínua para manter a pressão do sistema.

Manutenção: Crítica e especializada. Exige monitoramento da contaminação do óleo (código ISO 4406), troca periódica de elementos filtrantes e eliminação rigorosa de vazamentos.

3.3. Elétrica: Alto CAPEX, Mínimo OPEX (Alta Eficiência)

CAPEX: Elevado. O custo do atuador elétrico, servomotor, fuso de esferas e driver de controle é significativamente superior ao pneumático.

OPEX: Extremamente baixo. Eficiência energética superior a 80% a 90%. Consome energia apenas quando está em movimento.

Manutenção: Baixa, porém especializada. Requer lubrificação periódica de fusos mecânicos e inspeção técnica eletrônica.

4. Guia Prático: Quando Utilizar Cada Atuador?

Quando escolher a PNEUMÁTICA?

A tecnologia pneumática é ideal quando a aplicação exige velocidade, simplicidade operacional e segurança inerente. Utilize quando precisar de:

• Movimentos rápidos de “ponta a ponta” (ex: ejetores, alimentadores, Pick & Place simples);
• Ambientes com risco de explosão (zonas ATEX), onde faíscas elétricas são proibidas;
• Setores alimentícios ou farmacêuticos com lavagem constante (uso de componentes em aço inox);
• Sistemas de segurança com função de falha segura (retorno por mola em caso de queda de energia).

Quando escolher a HIDRÁULICA?

A hidráulica é insubstituível para aplicações que envolvem força bruta e cargas pesadas. Utilize quando precisar de:

• Prensamento de chapas metálicas, dobra e conformação industrial;
• Sustentação e movimentação de toneladas (ex: pontes rolantes, escavadeiras, macacos de grande porte);
• Movimentos lineares suaves com altíssima carga sem variação por compressibilidade.

Quando escolher a ELÉTRICA?

Atuadores elétricos são recomendados para a Indústria 4.0, onde a precisão e a flexibilidade de reprogramação são essenciais. Utilize quando precisar de:

• Paradas intermediárias flexíveis em múltiplos pontos ao longo do curso;
• Sincronização precisa de múltiplos eixos de movimento;
• Controle rigoroso de força de inserção (ex: prensagem delicada de componentes eletrônicos);
• Redução drástica do consumo de energia elétrica na fábrica.

5. Perguntas Frequentes (FAQ – Schema Markup)

1. Qual atuador possui a maior eficiência energética?

O atuador elétrico possui a maior eficiência energética (acima de 85%), pois converte energia elétrica diretamente em trabalho mecânico, consumindo energia apenas durante o movimento.

2. Um atuador elétrico pode substituir totalmente um cilindro pneumático?

Tecnicamente sim, mas comercialmente depende do TCO. Para ciclos simples de ligar/desligar de alta velocidade e baixo custo inicial, o cilindro pneumático continua sendo financeiramente mais viável.

3. Por que a pneumática é preferida para adequação à norma NR-12?

Devido à capacidade de despressurização rápida do sistema por meio de válvulas de segurança de duplo corpo monitoradas, garantindo parada imediata em zonas de risco sem risco de choque elétrico.
