Atuadores Sem Haste (Rodless) vs. Cilindros Convencionais: Vantagens no Ganho de Espaço em Linhas Compactas

Na arquitetura de máquinas modernas e linhas de produção automatizadas, o aproveitamento do espaço físico (footprint) tornou-se um indicador crítico de eficiência. O desafio constante de projetistas e engenheiros de automação é aumentar a produtividade e a capacidade operacional reduzindo o tamanho total das células de trabalho. Nesse cenário, a escolha entre atuadores pneumáticos sem haste (rodless) e cilindros pneumáticos convencionais assume um papel decisivo.

Enquanto os cilindros convencionais com haste ajustam-se perfeitamente a tarefas padrão de fixação e ejeção, os atuadores sem haste surgem como a solução definitiva para cursos longos e layouts ultracompactos. Neste artigo técnico desenvolvido pela Mantrade, analisaremos os princípios operacionais, a economia dimensional de até 50%, os tipos de acoplamento e os critérios de projeto para selecionar a melhor tecnologia.

1. O Desafio do Footprint Industrial: Entendendo a Diferença Construtiva

1.1. Cilindros Pneumáticos Convencionais (Com Haste)

Nos cilindros pneumáticos tradicionais (como os padronizados sob as normas ISO 15552 ou ISO 6432), a força gerada pela pressão do ar comprimido atua sobre o êmbolo, estendendo e retraindo uma haste metálica rígida. O grande gargalo estrutural desse modelo reside no envelope espacial exigido para instalação.

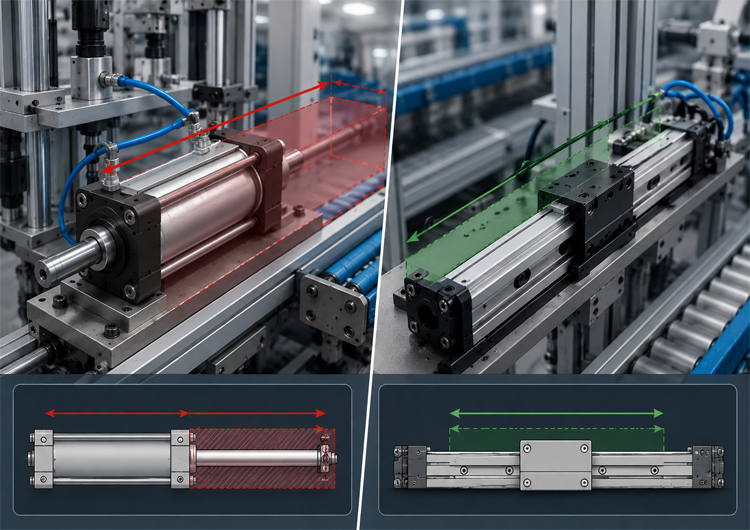

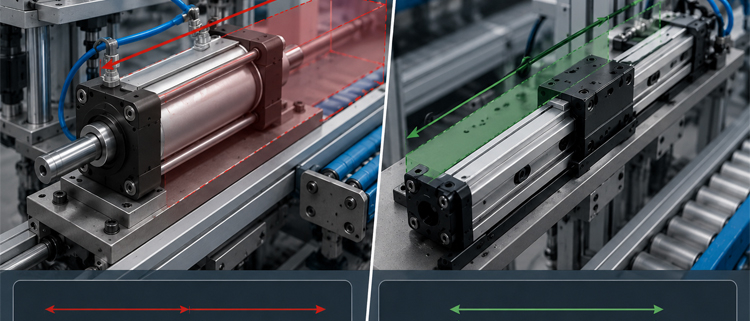

Para um cilindro convencional com curso de C milímetros, a dimensão total necessária da máquina deve acomodar não apenas o corpo fixo do cilindro, mas também o trecho projetado da haste quando totalmente estendida. Na prática, a dimensão total do sistema é aproximadamente duas vezes o comprimento do curso (~2 × Curso), além do espaço frontal para o cabeçote do atuador.

1.2. Atuadores Pneumáticos Sem Haste (Rodless)

Os atuadores sem haste eliminam completamente a haste projetada. O pistão interno move um trole (carro de arraste) externo que desliza diretamente ao longo da camisa estanque do cilindro. Toda a movimentação da carga ocorre rigorosamente dentro do próprio comprimento do corpo do atuador.

Dessa forma, o envelope dimensional exigido para a instalação do atuador sem haste é equivalente a apenas o valor do curso acrescido da extensão física do próprio carro (~1 × Curso + Bloco). Isso gera um ganho de espaço de até 50% no comprimento total da máquina.

2. Comparativo Técnico: Atuador Sem Haste vs. Cilindro Convencional

Abaixo apresentamos a comparação detalhada dos principais parâmetros de desempenho e integração estrutural para projetos industriais:

💡 Análise de Flambagem em Cursos Longos

Em cilindros convencionais com cursos superiores a 1000 mm, o risco de flexão e curvatura da haste sob compressão (flambagem de Euler) é extremamente alto. Para evitar falhas prematuras de vedação, os engenheiros são forçados a superdimensionar o diâmetro do cilindro ou adicionar buchas guia externas complexas. Atuadores sem haste eliminam o fenômeno da flambagem, permitindo cursos contínuos de até 6 metros em um único componente compacto.

3. Tecnologias de Acoplamento: Mecânico por Fita de Vedação vs. Magnético

Os atuadores sem haste dividem-se em duas tecnologias principais de transmissão do movimento interno do pistão para o trole externo:

3.1. Acoplamento Mecânico (Fita de Aço / Raspador)

No sistema mecânico, existe um rasgo longitudinal ao longo do perfil de alumínio do cilindro. Uma fita flexível de aço inoxidável passa por dentro e por fora do rasgo, vedada por tiras magnéticas e raspadores internos de poliuretano ou NBR. O pistão e o carro externo conectam-se fisicamente através desse rasgo.

Vantagens: Suporta cargas de torção muito mais elevadas, não desengata sob sobrecarga e permite altas acelerações.

Aplicação Ideal: Linhas de montagem pesadas, paletizadores, transferência de peças de usinagem e pórticos Pick & Place.

3.2. Acoplamento Magnético (Totalmente Hermético)

No sistema magnético, não há abertura no tubo do cilindro. O pistão interno possui um conjunto de ímãs permanentes de alta intensidade (como Neodímio) e o trole externo possui outro anel magnético complementar. O movimento é transmitido exclusivamente pela atração da força magnética através da parede do tubo.

Vantagens: 100% estanque (sem vazamentos de ar), imune a poeira, sujeira e fluidos agressivos.

Aplicação Ideal: Indústria farmacêutica, salas limpas (Cleanrooms), ambientes alimentícios laváveis e sistemas submersos em líquidos.

4. Casos de Uso e Aplicações Práticas nas Indústrias

Os atuadores sem haste são a escolha preferida da engenharia de automação nas seguintes frentes:

• Portas de Proteção e Células de Segurança (NR-12): Abertura e fechamento de portas de proteção deslizantes em centros de usinagem CNC e células robotizadas, ocupando espaço mínimo nas laterais da máquina.
• Sistemas Pick & Place e Eixos X-Y-Z: Utilizados como eixos horizontais de transferência em pórticos, movimentando garras pneumáticas ou ventosas de vácuo com alta precisão e repetibilidade.
• Corte e Selagem de Embalagens: Movimentação rápida de facas, lâminas de solda e cabeçotes de impressão em máquinas de embalagem tipo Flow-pack e VFFS.
• Alimentadores de Prensa e Linhas de Corte: Avanço contínuo de tiras metálicas e bobinas em prensas operadas com válvulas de segurança pneumáticas.

5. Perguntas Frequentes (FAQ)

1. Quanto espaço um atuador sem haste realmente economiza?

Um atuador sem haste (rodless) economiza até 50% do espaço longitudinal necessário em comparação a um cilindro convencional com a mesma extensão de curso, pois a movimentação da carga ocorre dentro dos limites fixos do próprio perfil do atuador.

2. O que acontece se a carga exceder a capacidade em um atuador de acoplamento magnético?

Se a carga ou aceleração ultrapassar a força de atração dos ímãs, o carro externo desengata do pistão interno. Esse “desacoplamento” atua como uma proteção mecânica contra quebras, necessitando apenas do reajuste manual do trole à posição original.

3. Quais são os cuidados de manutenção em atuadores sem haste mecânicos?

A manutenção preventiva exige inspeção periódica das fitas de vedação magnéticas e raspadores para evitar o acúmulo de cavacos ou partículas abrasivas, além de manter o ar comprimido devidamente filtrado através de um conjunto FRL.
